螺紋的正確標注，學機械的你應該搞清楚！

作為一名機械設計的人員應該都清楚，在從事機械設計工作時，在零件圖中經常會有螺紋特征，除了要規范地畫出螺紋，還需要正確地標注，從而保證加工出的零件跟設計之初是一致的，裝配時不會出錯。此外，裝配圖中也經常會用到螺紋標準件，在明細表中同樣需正確標記，以便采購部門正確購買。在其他人員讀機械圖紙時，同樣也需要看懂螺紋的標注。

所以，螺紋的標注知識是從事機械行業人員必備的技能。到底不同的螺紋要怎樣進行標注呢？

首先是普通螺紋：

普通螺紋是生活和工作中使用最廣泛的螺紋，螺紋緊固件（螺栓、螺柱、螺釘、螺母等零件）上的螺紋大多為普通螺紋。

普通螺紋又分為粗牙普通螺紋和細牙普通螺紋。

對于粗牙普通螺紋一般是不標注螺距的，因為粗牙普通螺紋螺距是標準的，可以直接查閱獲得；細牙普通螺紋的螺距必須注出，因為同一直徑的細牙普通螺紋可能有多種螺距。

公差代號按照：中徑頂徑的順序標注，表示螺紋連接時的松緊程度，用數字字母表示，數字代表精度等級，數字越小、精度越高，制造越難。字母代表尺寸與標準尺寸偏離的程度。一般外螺紋要比內螺紋要小一些，外螺紋用小寫字母表示，只有e、f、g、h四個字母，離h越近，間隙越小。內螺紋用大寫表示，只有G、H兩個字母，如果中徑個頂徑的公差號相同，標一個就可以了。

旋合長度分為端、中、長三種，代號分別用S、N、L表示，一般中等旋合長度不用標注。右旋螺紋不標注旋向，左旋標注LH

1）普通螺紋的特征代號和尺寸代號

特征代號：M (表示普通螺紋) 。

尺寸代號：公稱直徑×螺距（多線螺紋的導程和螺距均要注出，單線粗牙普通螺紋螺距不標注）。

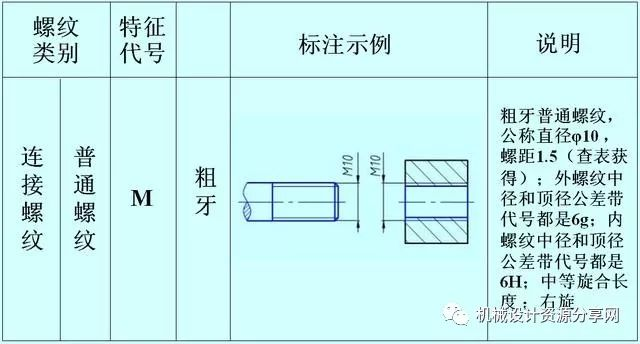

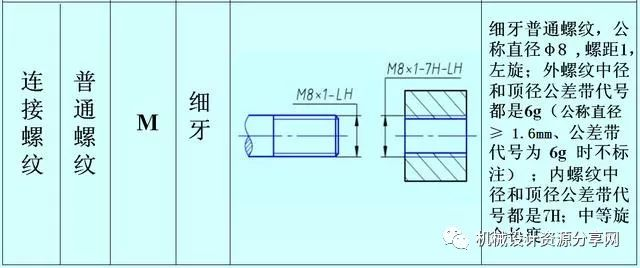

“M10”表示：公稱直徑為10 mm、螺距1.5 mm的單線粗牙普通螺紋。

“M10×1”表示：公稱直徑為10mm、螺距為1 mm的單線細牙普通螺紋。

2）普通螺紋的公差帶代號

普通螺紋的公差帶代號由公差等級（數字）和基本偏差（外螺紋用小寫字母、內螺紋用大寫字母表示）所組成，例如5g6g、6g、6H、7H。

當螺紋中徑公差帶與頂徑公差帶代號不同時，需分別注出，如：M10―5g6g（5g為中徑公差帶代號，6g為頂徑公差帶代號）。

當中徑與頂徑公差帶代號相同時，只注一個代號，如：M10×1―7H。公差帶代號為6g或6H(公稱直徑≥ 1.6mm)時不標注（在普通螺紋的公差帶不標時，均默認公差帶為6g或6H）。關于公差等級和基本偏差的內容，將在以后的文章中介紹。

3）螺紋的旋合長度

普通螺紋的旋合長度有長、中、短三種，分別用代號L、N、S表示。
